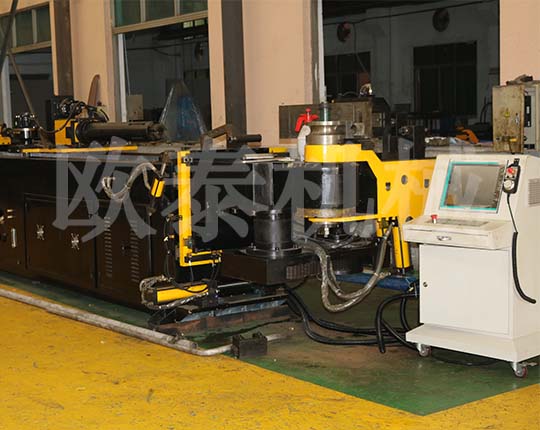

OT-75CNC全自动数控弯管机

发布日期:2020-02-24浏览次数:35
  • 75CNC全自动数控弯管机
  • 75CNC全自动数控弯管机

75CNC全自动数控弯管机介绍:

1、电控系统,采用日本知名控制器,例如:三菱会社出品的伺服驱动器、伺服马达、定位模组、CPU,性能强。
2、三菱PLC可容纳2000组的档案编辑,如不足时,可另购传输软体安装。3、工业用电脑型:内装WINDOWS作业系统与三菱伺服系统搭配。除有三菱伺服驱动优点外,更有WINDOWS作业系统的档案管理的方便性,亦能将档案存放于硬碟或软碟磁片,无限扩充编辑组数(可选)。
4、具自动侦测错误及故障功能,并在荧幕显示,让操作者容易排除障碍。
5、所有加工资料皆由触控荧幕输入。
6、每一弯皆可因不同材质变化设定补偿值、速度、脱模间隙。
7、同一支管子之间每一弯,皆可单独编写七个动作顺序、10段速度,让操作者搭配使用,提高工作效率,降低管件干涉点。
8、触控荧幕可中/英文切换,显示他国语言亦可依需求订购。
9、送料轴,弯管轴,倾转轴采用伺服马达驱动,精度高,稳定性佳。
10、送料方式可因不同需求选择夹送或直送。
11、可将X.Y.Z.座标自动转换成Y.B.C.加工值。12、资料经编辑完成后,有钥匙保护,防止资料被任意修改。
13、电控系统配有热交换器自动散热,如有需要可选购数控式冷气机,确保电控系统寿命。
14、可依需要加装自动注油系统,降低弯管摩擦,提高芯棒寿命,确保弯管品质(可选)。
15、可连接印表机将荧屏所显示的资料列印出来(可选)。
16、机台可加装通讯界面及数据机,籍由电话线路与金源公司连线,由工程师做远处操控、即时监控、软体更新、故障排除(可选)。
17、试弯时可选用分解动作,观察干涉点,修改动作,提高效率。

序号名称单位参数备注
1最大弯曲管径mmΦ75×3.0mm
2最大弯曲半径mmR380mm可按客户要求
3最小弯曲半径mm根据管径
4最大送料长度mm2800可按客户要求
5最大半径差mm60管径的1.5D
6送料方式
1.       直送2.       夹送可选
7最大弯曲角度Degree190
8使用控制器
工业控制屏
9每管件可设弯管数45可按客户要求
10工作速度弯管速度Deg/sec25可调
转管速度Deg/sec270可调
送料速度Mm/sec900可调
11精度送料精度mm±0.1
转管精度Degree±0.1
弯曲精度Degree±0.3
12转管伺服电机功率W750三菱伺服驱动
13送料伺服电机功率W2000三菱伺服驱动

弯管方式

液压驱动
14资料输入方式
1、坐标值(X、Y、Z)2、工作值(Y、B、C)可选
15油压电机马力Kw7.5kw
16最大压力MPa14可调
17液压系统控制
电磁换向阀日本油研
18油箱容量L350
19机器重量Kg2750
20机器尺寸Mm4800×1050×1350
