OT-25CNC全自动数控弯管机

发布日期:2020-02-24浏览次数:201

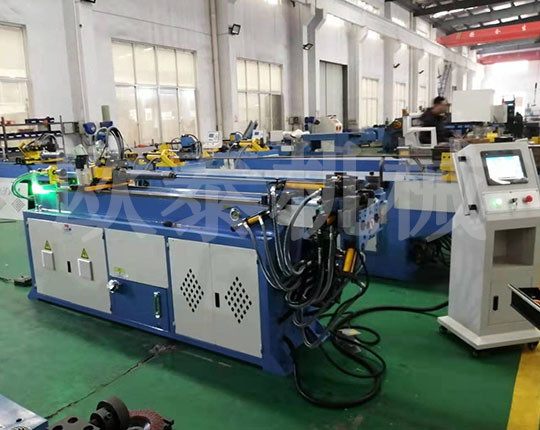

  • 25CNC全自动数控弯管机

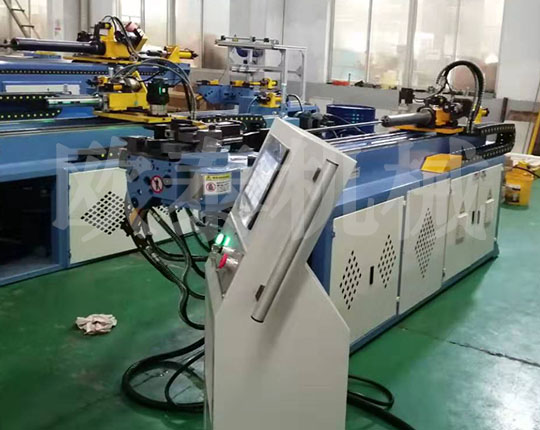

  • 25CNC全自动数控弯管机
  • 25CNC全自动数控弯管机

25CNC全自动数控弯管机参数:

主要规格1. DW25CNCX2A-1S
2 .DW25CNCX3A-2S
备注
最大弯曲管径×壁厚Φ25mm×1.6mm

1.最小弯曲半径根据管子直径

2.最大弯曲半径可根据客户要求

3.最大穿芯长度可根据客户要求

最大弯曲半径R100mm
最小弯曲半径R5mm
最大弯曲角度190°
最大送料长度1400mm
送料方式

直送

夹送

工作速度 弯管速度Max 200°/s
转管速度Max 200°/s
送料速度Max 1000mm/s
工作精度弯管精度±0.1°
转管精度±0.1°
送料精度±0.1mm
资料输入方式1. 坐标(X . Y. Z)
       2. 工作值(Y. B. C)
弯管方式1.伺服弯管: 1kw(三轴以上)
       2. 2. 液压弯管
转管伺服电机功率450w
送料伺服电机功率750w
管件允许弯头数1. 12
2. 33
可储存零件数1. 330
2. 125
油压电机功率4 kw
系统最大压力12 Mpa
机器尺寸2760 x 760 x 1100mm
机器重量1000kg
