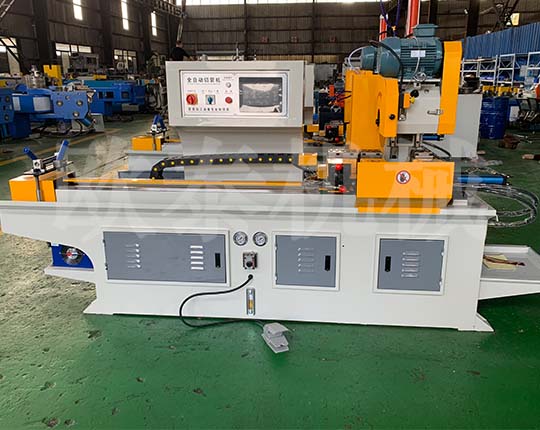

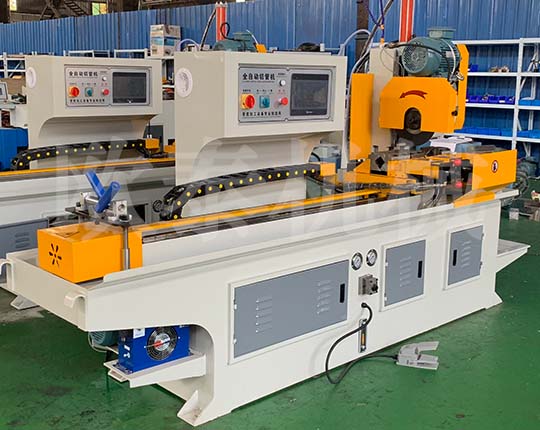

OT-425伺服全自动切管机

发布日期:2020-02-24浏览次数:192
  • 425伺服全自动切管机
  • 425伺服全自动切管机
  • 425伺服全自动切管机
  • 425伺服全自动切管机

425伺服全自动切管机介绍:

1、MC-425CNC全自动切管机(金属圆锯机)
1、接通电源,调准转动方向后,切断总电源,加注2/3水箱浓度为1:10的乳化液。
2、安装锯片,使锯齿尖方向与安全护盖箭头方向一致。
3、接通电源、添加液压油,打开电源开关,拧出紧急制动开关,关闭进刀调速液压控制阀(顺时针方向)。
4、根据所需锯切角度,先松开固定把手(7),转动回转座,使指针对准所要角度后,锁紧固定把手。
5、调整锯切行程:
踩一下脚踏开关(不可连踩两次),让机头空载运行。将进刀调速液压控制阀稍微拧开一点(逆时针转向),这时机头慢慢下沉,直到锯片可以切断管材为止,把下行程螺栓往上拧到限位,然后微拧开进刀调速液压阀,使机头动作慢上升,待升到管材上方10㎜后,再关闭液压阀,使机器停止上升,把上行程螺栓往下拧至限位。
6、试夹材料:

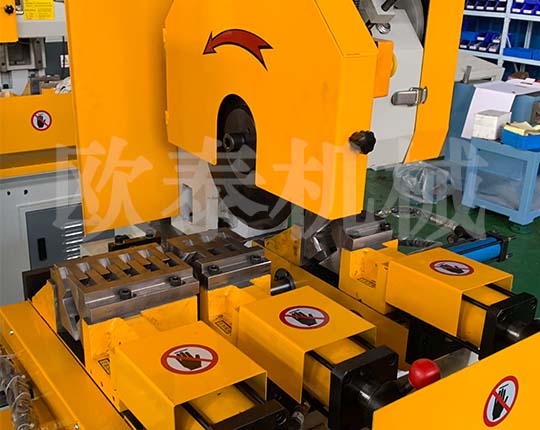

将管材放入夹钳内,用手轮使夹钳夹紧材料之后,退松半圈手轮,并锁紧螺帽,再将管材至一边夹块内(以物件不被锯切到为准),按下启动开关试夹料是否被夹紧,否则在锯切时会损坏锯片。
7、档尺安装及管材试切:
按所需长度调整好限位挡板并固定,把管材变形或有毛边的一头伸入一面夹钳,按下启动开关或脚踏开关将其锯切,观看试切是否正常。

2、锯片齿数选择对照表:
单位:mm

锯片外径材料厚度Φ250Φ275Φ300Φ325Φ350
0.6280T280T320T320T350T
0.8240T280T320T320T320T
1.0220T240T280T280T320T
1.2200T220T240T240T280T
1.4180T200T220T240T240T
1.6180T200T220T220T240T
2.0150T180T200T220T240T
2.5150T180T200T200T220T
3.0120T150T180T200T200T
实心Φ19120T120T128T128T150T
实心Φ22120T120T128T128T150T
实心Φ25.490T90T110T120T128T
实心Φ38.180T90T100T110T120T
实心Φ5060T64T80T90T100T
说明T代表齿数


型号:MC-425CNC伺服自动送料全自动切管机
特殊设计,多组齿轮传动适合重型切削,精度稳定 精心设计送料系统,,送料长设定6-800m/mz(可多次送料) 使用PLC 控制器,无接点,维修方便. 无料自动停机 机台结构坚固,振动小,机器寿命长 冷却液自动循环,确保工件切面平滑. 切屑集中处理,维护简单容易。

MC-425CNC自动送料切管机
主机马达C型2/4变级4/5kwD型4/6变级3.3/4kw
主轴转速44/2222/16
冷却系统1/8马力自动冷却循环系统
适用锯片锯片外径250-400mm 中心孔距¢32mm 销孔2×12×65
夹钳行程160mm
送料长度标准型:6mm-900mm单次行程(可实现多次送料)
工作压力工作压力25-35kg/cm²
油泵电机3kw
送料精度±0.1
送料伺服电机1kw
机械重量1160kg
机械尺寸1300×1700×2950mm
